架空保溫鋼管是一種專為熱力輸送設計的復合管道結構，主要用于城市供熱、工業蒸汽及油氣輸送等領域。其核心功能是在輸送高溫介質（如熱水、蒸汽）時減少熱量損失，并確保管道在復雜環境下的耐久性。以下從結構、材料、性能及應用等方面詳細介紹：

一、結構與組成

1. 基礎結構

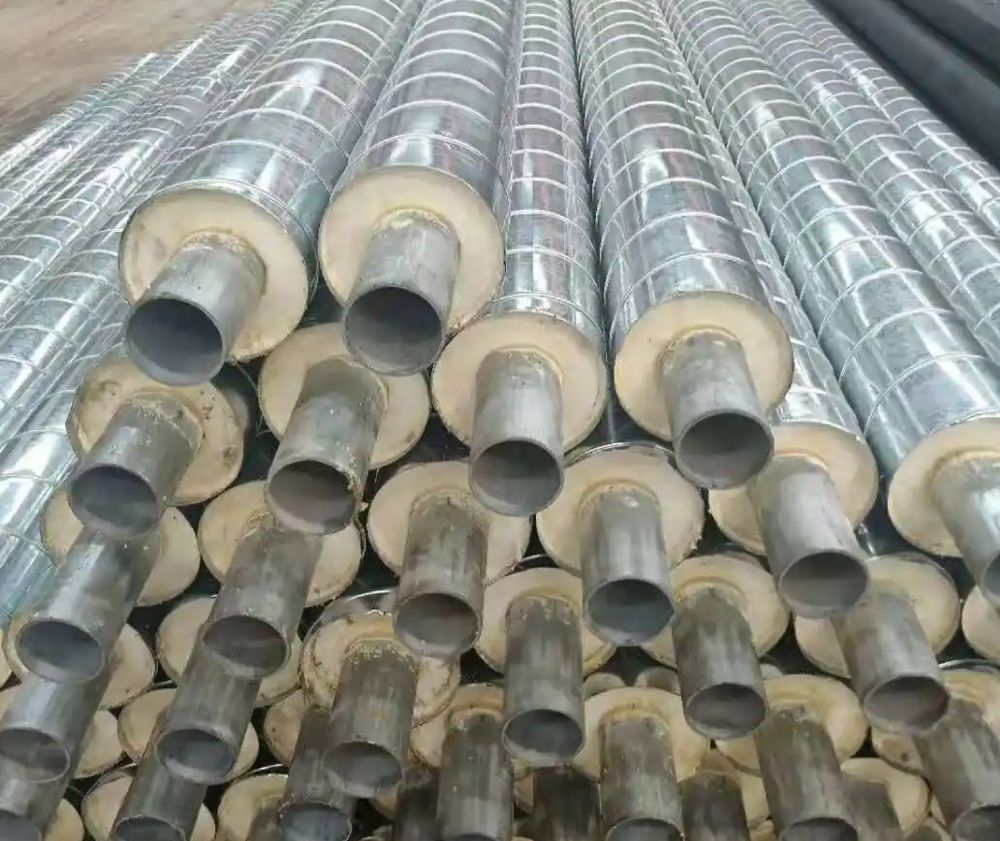

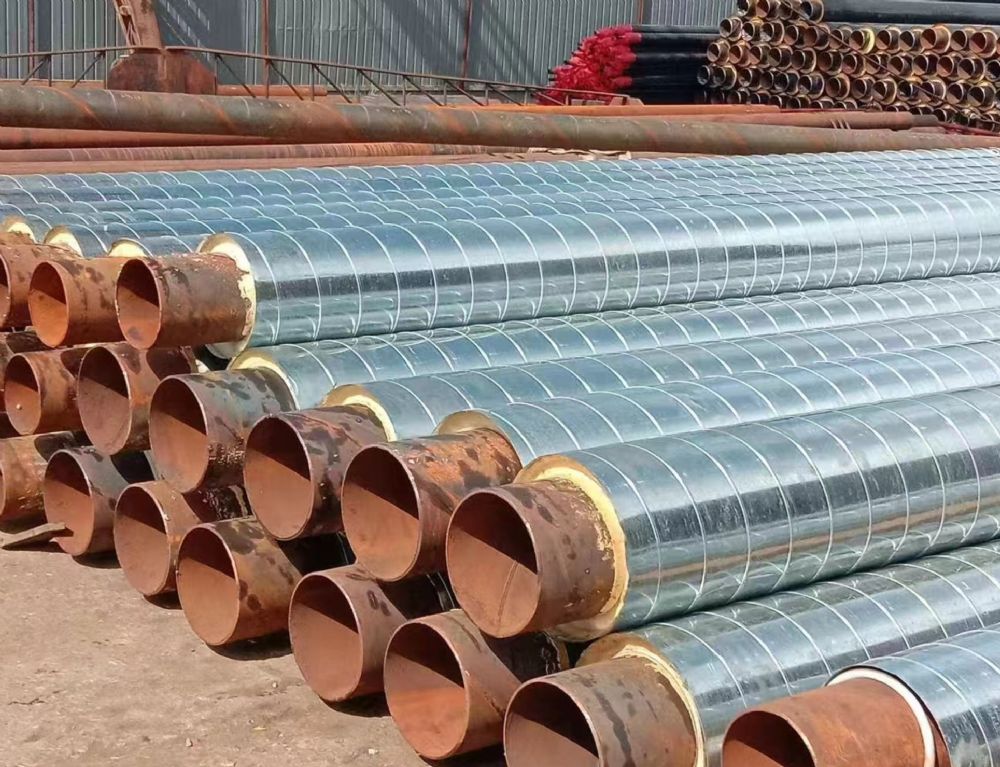

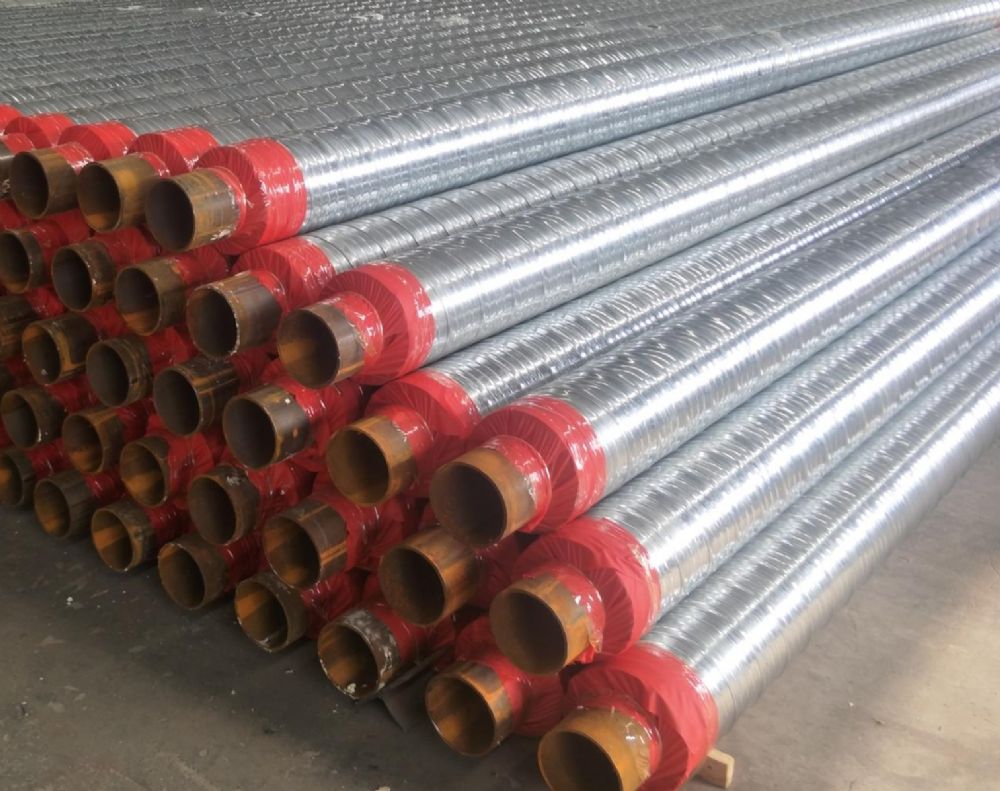

   架空保溫鋼管通常采用三層復合結構（見圖示）：
   • 工作鋼管：輸送介質的內層管道，材質多為#20無縫鋼管或優質碳鋼，需滿足抗壓、耐高溫要求（如要求無縫鋼管材質，壁厚誤差≤5%）。
   • 保溫層：

• 常用材料包括聚氨酯硬質泡沫（保溫性能優異）、硅酸鈣/玻璃棉（耐高溫）、氣凝膠氈（新型高效材料）等。
• 新型預制管道采用“復合保溫結構”（如軟保溫層+硅酸鈣層+聚氨酯層），相比傳統單層保溫減少縫隙熱損失80%，且消除支架熱橋效應。


  • 外護管：
• 材質可選鍍鋅鋼板、鋁合金板（耐腐蝕）或玻璃纖維增強塑料（輕量化）。
• 需進行防腐處理（如GB/T 8923.1-2011標準的噴砂除銹+耐高溫油漆）。

1. 關鍵組件
   • 管件（彎頭、三通等）需與工作鋼管同材質（20#無縫鋼），表面光滑無氧化皮。
   • 支架系統包括滑動支架（允許管道熱膨脹）、固定支架（承重）和導向支架（防徑向位移）。

二、核心性能與技術標準

1. 保溫性能

   • 熱損失僅為傳統管材的25%，環境溫度25℃時外表面溫度≤50℃。
   • 溫降控制：每公里＜5℃；壓降＜0.05MPa/km。
   • 極端環境適應性：-30℃~150℃工況下保溫層穩定。

2. 機械與耐久性

   • 抗壓強度：外護管需承受外部荷載（如風雪、檢修踩踏）。
   • 防腐能力：三層防腐（外護管防腐層+保溫層防水+工作管內壁涂層）確保30-50年壽命。
   • 驗收標準：管道進場需復驗壁厚、保溫層厚度、外防腐結構，并提供質量證明文件。

3. 技術規范

   • 執行標準：如《城鎮供熱預制直埋保溫管技術標準》（CJJ/T 81-2013）、《工業設備及管道絕熱工程設計規范》等。
   • 特殊要求：蒸汽管道需設置疏水系統，鋁箔反射層增強隔熱。

三、應用場景與優勢

1. 主要應用領域

   • 城市集中供熱：架空敷設避免地下水位影響，尤其適合高地下水位地區。
   • 工業管道：化工廠蒸汽輸送、油氣管道保溫。
   • 市政工程：綜合管廊熱水輸送、區域供暖。

2. 核心優勢

   • 節能經濟：降低能源成本，長期運行可節約30%以上能耗。
   • 施工便捷：

• 工廠預制管段（12米標準長度），現場安裝效率提升50%。
• 支持定制（如鍍鋅鐵皮保溫管成本低，聚氨酯保溫管壽命長）。
  • 環境友好：聚氨酯材料阻燃且不釋放有害物質，符合環保要求。
